発売以来　ベストセラーとなっている　非常に効果の高いヤマハ調音パネル。
スピーカーや楽器の嫌な響きを取り自然で癖のない響きになります。
良質で快い響きの音場空間を、省スペースに実現します。

壁際の魔術師。

薄さ3cmのパネルが、音の響きを快適にコントロール。
良質で快い響きの音場空間を、省スペースに実現します。

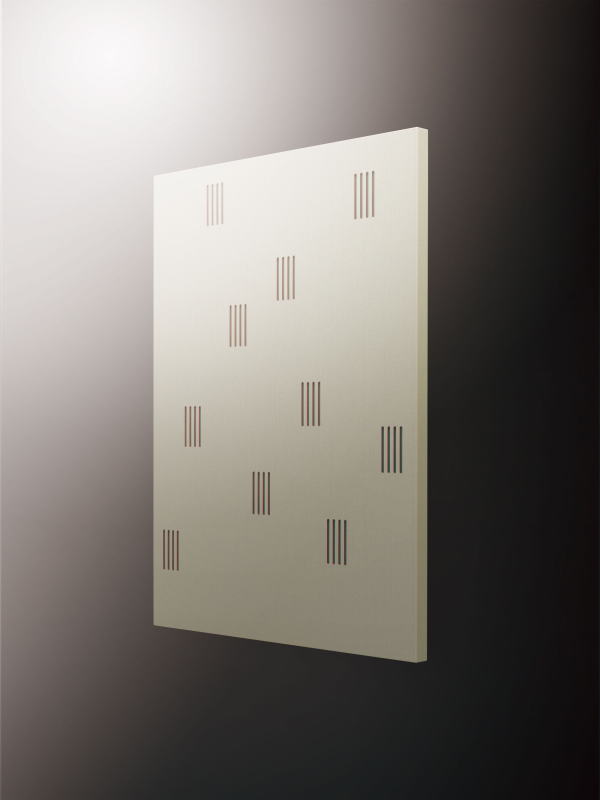

調音パネル

TCH

TCH-501B02N

希望小売価格: 31,500円/1枚(税込) (本体価格: 30,000円)

販売価格26250円/1枚(税込)

木製スタンド付きモデル
希望小売価格: オープン価格/1枚(税込)

販売価格28,900円/1枚(税込)

スタンド付属タイプ

オンケンお問い合わせmail　
電話番号043-224-7774
音響技研株式会社　担当後藤
お急ぎの方はお電話にてご一報ください。

調音パネル用スタンド

OCH-ST1

標準価格: 5,775円(税込) (本体価格: 5,500円)　販売価格4,600円
手軽に調音パネルの自立が可能
調音パネルをくぼみにはめ込むことで、手軽に自立させることが可能。ピアノやAVスピーカーの背面への設置にも柔軟に対応でき、移動も簡単に行えます。

調音パネル解説 Vol.1 「より良い音空間づくりのために」

調音パネル解説 Vol.2 「調音パネル開発のねらい」

音声・動画

使用例　スペシャルサイト

ピアニスト　木曽真奈美さん: 国内はもちろん海外でも幅広く演奏活動をされているピアニストの木曽　真奈美さん、; 実は木曽さんも調音パネルをご愛用いただいているお一人です。; 有名なコンサート会場での演奏も数多く、「本物の音」を知っている専門家の視点から調音パネルの効果を語っていただきました。

０１）
「吸音」と「散乱」を最適なバランスにコントロール。明瞭で快適な音の響きを実現します。
ヤマハ独自のパネル構造により、125～400Hzの広い帯域でほぼ平坦な吸音特性を発揮。
散乱性能も併せ持っているため、一般的な吸音材では得ることができない、
音響障害のないクリアで心地よい音響空間をつくります。

０２）
わずか3cmの薄さで、省スペースに設置可能。
これまで、およそ70cmの厚さを必要としていた低音域※の響きの制御が、
わずか3cmで可能となるため、部屋の広さを有効に使えます。

０３）
金具で取り付けるだけの簡単パネル。
適切な音場空間づくりに必要だった大がかりな工事が不要。
金具だけで取付可能な音響部材です。
※取付金具付属。別途取付費用が必要となります。当店にご相談下さい。

幅・奥行き		600　×　900　×　28　（mm）
重量		約4.3kg/枚

お問い合わせ　ご注文は
オンケンお問い合わせmail　
電話番号043-224-7774
音響技研株式会社　担当後藤
お急ぎの方はお電話にてご一報ください。

調音パネルの構造

調音パネルの基本要素は、「音響共鳴管」と「硬い反射面」です。1本の管の片面の一部に開口部を設けて上下に長短2本の共鳴管を作り出すと、2つの周波数で共鳴する音響共鳴管ができます。これをパネル状に連結すると、開口部まわりに硬い反射面が構成されます。
この独自の構造により、反射する音に対して、「開口部」から放射される音と「硬いパネル面」から反射される音が相まって、ほど良い散乱効果を生むと考えられます。また同時に、「開口部」での音のエネルギー消費による遮音効果も得られます。
